Oggi mi sono dedicato alla telecamera anteriore ma sono sorti dei problemi.

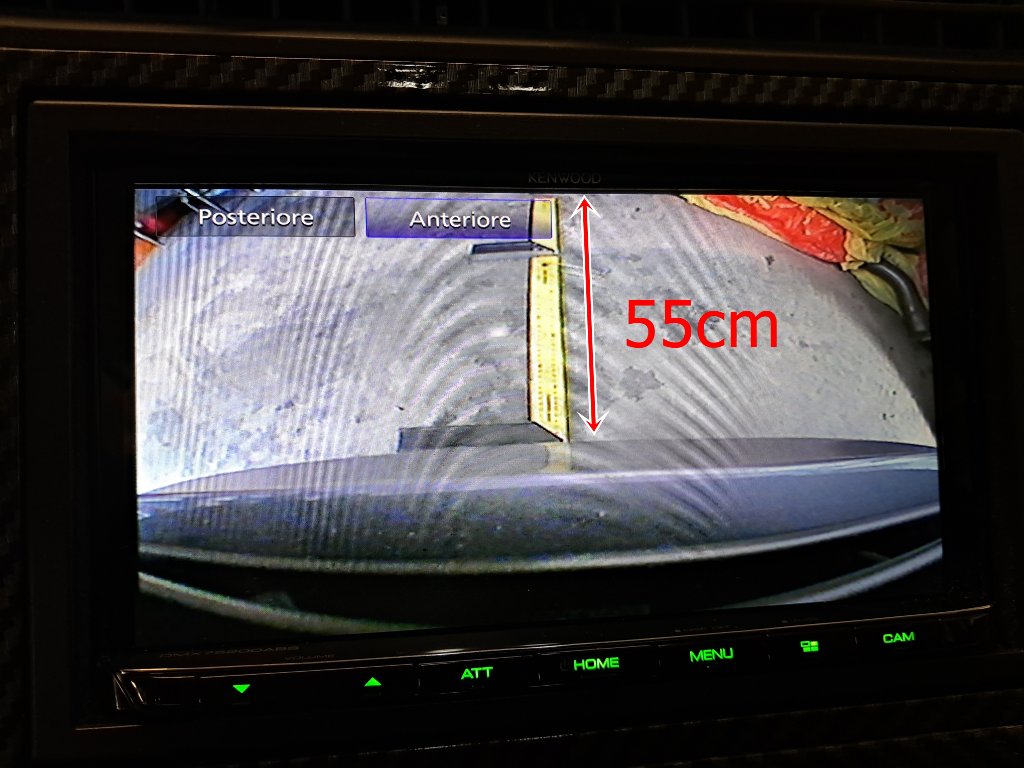

Ad auto ferma e spenta la telecamera funzionava correttamente, ho smontato il paraurti, provato a muovere il cavetto lungo il percorso per vedere se provocava interruzioni ma nessun problema.
Sono i guasti peggiori, ovvero quelli che capitano saltuariamente e non in modo fisso, quindi risulta impossibile capire se il guasto sia sul cablaggio o sulla telecamera.
Visivamente i connettori della telecamera installata e di quella nuova sono identici, ma come premesso non mi fido e ho controllato con il tester, un po' complicato viste le dimensioni piccole del connettore e relativi pin.

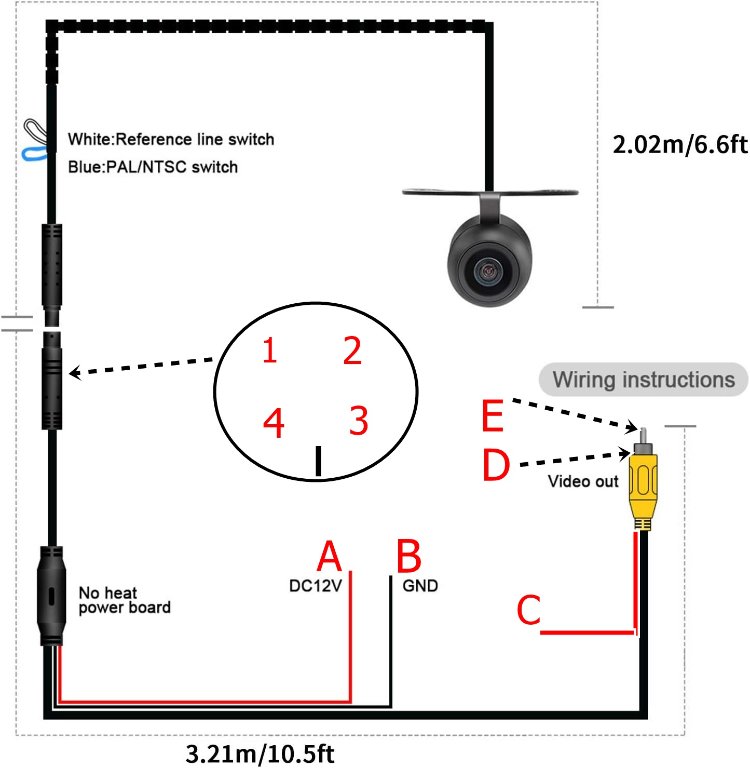

Questo e' lo schema della telecamera nuova:
- 61K3X7eeqKL._AC_SL1500_.jpg (58.12 KiB) Visto 479 volte
Il cerchio con i numeri 1/2/3/4 rappresenta il connettore che arriva dalla radio, il segno in basso indica il riferimento in cui si inserisce lo spinotto della telecamera per mantenere la posizione corretta dei pin.
Dallo spinotto che arriva dalla radio escono due fili rosso e nero A/B per l'alimentazione della telecamera.
Infine dallo spinotto giallo (D parte esterna, E pin centrale) che si connette alla radio per il segnale video esce un filo rosso C.
Provando con il tester abbiamo che 1 e' il positivo alimentazione da A, 2 il negativo alimentazione da B, 3 il polo esterno D del connettore video, 4 il polo centrale E del connettore video.
Sul pin 4 e' presente un diodo che fa passare la corrente in un solo senso, il pin 4 da' continuita' con il pin 1 e i fili rossi C e A, tutti a positivo.
I pin 2 e 3 danno continuita' tra loro e con i poli B e D, tutti a negativo.
Controllando il connettore del cavo attualmente installato che arriva dalla radio ho scoperto che pur avendo la stessa forma e la stessa tipologia di telecamera non corrispondono i pin con il cavo della telecamera nuova, dove i pin 1 e 4 non sono a positivo ma a negativo, quindi sono invertiti.
Di conseguenza non esiste uno standard per questi connettori seguito da tutti, ognuno li collega come vuole, se avessi collegato la telecamera o non avrebbe funzionato o si sarebbe bruciato il circuito danneggiandola facendo anche saltare il fusibile sulla radio.
Quindi non posso utilizzare la nuova telecamera senza cambiare cavo o modificare i collegamenti sul connettore.
Il problema ora e' che funzionano sia il cavo che la telecamera e non posso capire da cosa dipenda il guasto che capita saltuariamente.
Dato che capita solo utilizzando la macchina, ho spostato i connettori dall'interno del paraurti al vano motore, cosi' da poterli scollegare senza dover smontare il paraurti, il cavo era lungo e aveva ricchezza per poterlo fare.
Ho ordinato un'altra telecamera identica a quella installata, quando arrivera' la terro' in auto.
In questo modo se dovesse verificarsi il guasto potro' scollegare la telecamera installata e collegare velocemente quella nuova.
Se dovesse funzionare significhera' che il guasto era sulla telecamera, se anche quella nuova dovesse restare spenta o disturbata il guasto sarebbe sul cavo che arriva dalla radio e doverlo sostituire sarebbe una rogna colossale vista la difficolta'.
Ci aggiorneremo quando saro' riuscito a capire il guasto, che come detto non sempre si verifica, maledetta elettronica, con i guasti casuali e non fissi e' un incubo risolverli.
