9-3NG SH (pre-restyling) - Montaggio radio 2din con telecamera posteriore

#1 Messaggio da leggere da andrea7878 » domenica 6 novembre 2016, 20:34

ciao a tutti vorrei condividere il mio lavoro con il montaggio di una radio 2din al posto dell icm2
Allegati
smontaggio griglie aria

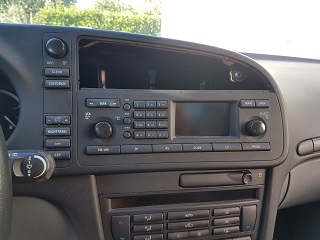

smontaggio radio icm2
bisogna tagliare le bocchette dell aria fino al tubolare in acciaio e piegare le alette poste sul tubolare
smotaggio sedile anteriore piu smotare l amplificatore e mascherine che coprono i cavi
tagliare i cavi delle casse sul connettore amplificatore io ho usato solo quelle dei sportelli il centrale l ho lasciato per i suoni abitacolo
smontaggio sedile posteriore

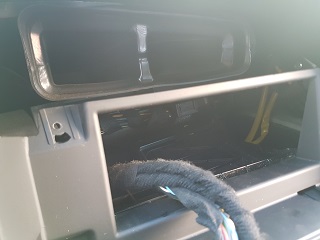

visuale di quasi tutte le parti smontate per passaggio cavi
intercettazioni cavi casse posteriori sul lato passeggiero posteriore i cavi sono verde e verde/nero , bianco e nero/blu

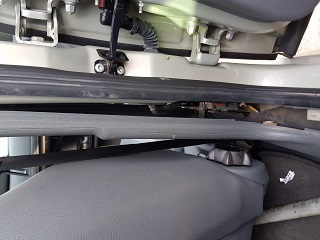

smontre la fascia in pelle dove scorre la cinta di sicurezza posteriore alzandola e far uscire dalla sede per collegare comodamente i cavi
visto che bisogna smontare i copri cinta di sicurezza anteriori ne ho approfittato per pulire le plastiche dato che non tornavano piu da sole
passaggio cavi dietro il cassettone
visto che ho messo anche la targa con la telecamera ,una volta portato il cavo sia video che consenso per la radio nel vano portafusibili ,bisogna salire dal suo interno fino alla capotte e arrivare proprio sui pistoncini dello sportellone da li facciamo passare anche i cavi che alimentano la telecamera
uscita cavi aprire le borchiette nere piu smontare i componenti dello sportellone
dentro al portellone facciamo i collegamenti dei cavi che abbiamo portato .. alimentazione camera piu consenso per radio.. i cavi del portatarga bisona fare un forellino dietro la targa per far entrare il cavo che io ho tagliato per non fare un foro grande e poi aggiuntato e prolungato all interno all interno
collegamento cavi alimentazione telecamera dal positivo e negativo della luce per retromarcia

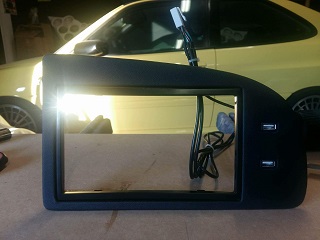

mascherina fatta su misura da un artigiano rivestita in pelle con due posti per le usb
fine lavoro

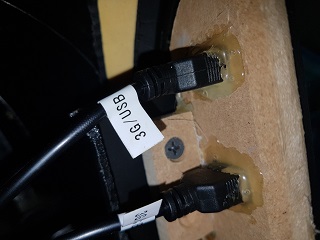

fissaggio interno più usb
telecamera .. peccato per la targa rovinata
visuale con retromarcia inserita

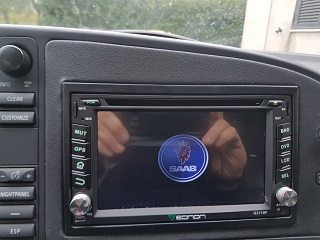

accensione
