900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#1 Messaggio da leggere da HENRY » sabato 25 febbraio 2017, 14:10

Dopo aver collezionato moduli ACC poi rivelatisi malfunzionanti, ho deciso di optare per il "fai da te" ed acquistare un nuovo schermo LCD su e-bay per la modica cifra di € 32,00 compresa spedizione (presso il negozio "pbuh-tech"). Ne propongono due versioni, una incollabile a caldo (come l'originale) e una saldabile a stagno (soluzione da me preferita e consigliata vivamente).
Riporto di seguito la relativa galleria fotografica commentata, precisando che serve un minimo di manualità (ma neanche troppa) un po' di esperienza con i saldatori a stagno (a punta fine) e una buona vista...
Consiglio attenzione nello smontaggio del modulo per via delle plastiche "cotte" che tendono a fessurarsi e a rompersi facilmente.
Impossibile poi sbagliare il "verso" in cui saldare i contatti dello schermo, visto che risulta obbligato, data la presenza di una lampadina posta sul lato opposto, che ne impedirebbe il montaggio nell'altro senso.
La sistemazione del mio è riuscita benissimo (con l'aiuto di un amico Saldatore) ma solo dopo un secondo passaggio di saldatura e rifinitura dei contatti. Al primo colpo, infatti, alcuni pixel non erano visibili ed è stato necessario ripetere la procedura.
Allegati
Togliere il tappino sottostante.jpg
Togliere il tappino sottostante.
Togliere il tappino sottostante.jpg (12.69 KiB) Visto 4693 volte
Estrarre il modulo Acc con il dito.jpg
Estrarre il modulo ACC con il dito...
Estrarre il modulo Acc con il dito.jpg (13.15 KiB) Visto 4693 volte
Scollegare lo spinotto.jpg

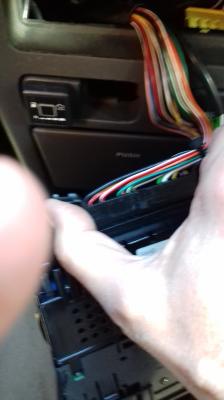

Scollegare lo spinotto posteriore.
Scollegare lo spinotto.jpg (12.53 KiB) Visto 4693 volte
Saldatore punta fine, stagno, Torx 5 e 10, pinzette, occhiali.........jpg
Attrezzi occorrenti: Saldatore a punta fine, stagno, cacciaviti Torx 5 e 10, pinzette e occhiali...
Saldatore punta fine, stagno, Torx 5 e 10, pinzette, occhiali.........jpg (14.87 KiB) Visto 4693 volte
Svitare 2 viti lato superiore.jpg
Svitare le 2 viti poste sul lato superiore del guscio.
Svitare 2 viti lato superiore.jpg (10.06 KiB) Visto 4693 volte
le 2 lato inferiore e le 2 sui fianchi.....jpg
Svitare le 2 viti sul lato inferiore. Svitare poi la vite sul fianco destro e quella sul sinistro (manca foto...).
le 2 lato inferiore e le 2 sui fianchi.....jpg (10.26 KiB) Visto 4693 volte
Sfilare la parte posteriore del guscio, scollegando lo spinotto rosso.jpg

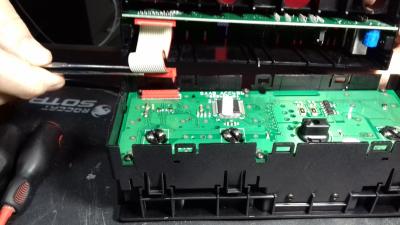

Sfilare la parte posteriore del guscio, scollegando lo spinotto rosso.
Sfilare la parte posteriore del guscio, scollegando lo spinotto rosso.jpg (18.17 KiB) Visto 4693 volte
Svitare le 6 viti che bloccano la scheda.jpg
Svitare le 6 viti che bloccano la scheda.
Svitare le 6 viti che bloccano la scheda.jpg (15.14 KiB) Visto 4693 volte
Estrarre la scheda cui è collegato lo schermo LCD.jpg
Estrarre con attenzione la scheda su cui è fissato lo schermo LCD.
Estrarre la scheda cui è collegato lo schermo LCD.jpg (17.27 KiB) Visto 4693 volte
Staccare il vecchio nastro incollato dello schermo.jpg

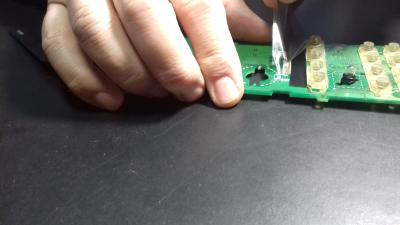

Staccare il vecchio nastro incollato dello schermo LCD, viene via in un attimo.....
Staccare il vecchio nastro incollato dello schermo.jpg (11.9 KiB) Visto 4693 volte
Il nuovo schermo con i Pin saldabili a stagno.jpg

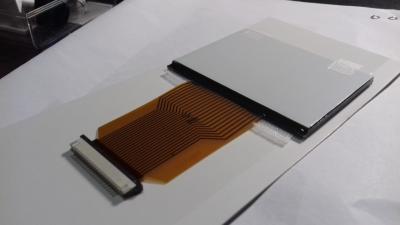

Il nuovo schermo LCD saldabile a stagno.
Il nuovo schermo con i Pin saldabili a stagno.jpg (9.1 KiB) Visto 4693 volte
Particolare dei 22 Pin da saldare.jpg
Particolare dei 22 Pin da saldare.
Particolare dei 22 Pin da saldare.jpg (9.65 KiB) Visto 4693 volte
Stagnare i 22 contatti sulla scheda.jpg
Stagnare i 22 contatti sulla scheda e i 22 Pin del nastro da saldare.
Stagnare i 22 contatti sulla scheda.jpg (14.08 KiB) Visto 4693 volte
Saldare con precisione i Pin..jpg

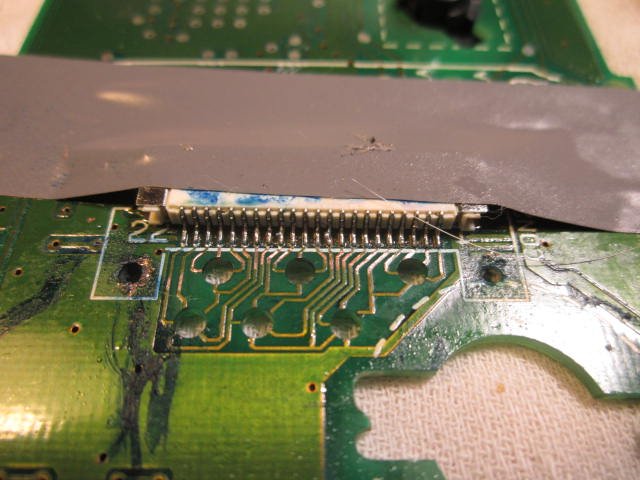

Saldare con precisione i 22 Pin.
Saldare con precisione i Pin..jpg (14.83 KiB) Visto 4693 volte
Verificare i contatti con il tester e rimontare il tutto..jpg
Verificare la riuscita dei collegamenti con un tester e rimontare il tutto con procedimento inverso.
Verificare i contatti con il tester e rimontare il tutto..jpg (11.06 KiB) Visto 4693 volte
I comandi funzionano bene e tutti i pixel dello schermo sono funzionanti.
Tutti i pixel sono risultati leggibili..jpg
Ed è anche molto luminoso!
Tutti i pixel sono risultati leggibili..jpg (5.66 KiB) Visto 4693 volte
Ex Saab 900 S 1996
Saab 9-3 SE TS 1999
BMW 320i Cabrio 1995
Nissan Terrano 3.0 DI 2003

AlexVE
Utente
Messaggi: 3140
Iscritto il: venerdì 6 maggio 2005, 18:35

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#2 Messaggio da leggere da AlexVE » sabato 25 febbraio 2017, 14:18

Ottimo lavoro e tutorial :)
Immagine

Avatar utente
vinsempre
Presidente
Messaggi: 14943
Iscritto il: martedì 12 gennaio 2010, 13:13

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#3 Messaggio da leggere da vinsempre » sabato 25 febbraio 2017, 15:36

Grazie per averlo condiviso HENRY! :) :)

Fantastico!!! :)) :))

Immagine

MY92 Saab 900 Cabriolet EP Aero


EX - MY96 Saab 9000 Turbo CSE
EX - MY85 Saab 900 Turbo 16 S Coupè
EX - MY08 Saab 9-3NG SportSedan 2.8 V6 TurboX
EX - MY06 Saab 9-3NG SportSedan 1.9 Tid
La mia presentazione

Avatar utente
autoeconomo
Consigliere
Messaggi: 6999
Iscritto il: lunedì 13 agosto 2007, 19:51
Località: Trieste

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#4 Messaggio da leggere da autoeconomo » sabato 25 febbraio 2017, 16:45

Grande Henry, ottimo lavoro!!!
Saab passate: 900 Sedan Turbo, 9000CD, 9000CSE, 9-5 SE
Ora: Saab 900 Turbo 16, Saab 9000 Aero, Saab 900NG Aero

ImmagineImmagine

Avatar utente
marcofinnista
Utente
Messaggi: 13366
Iscritto il: lunedì 3 gennaio 2011, 23:27
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#5 Messaggio da leggere da marcofinnista » sabato 25 febbraio 2017, 16:58

:8
ATTUALI: - 9.3OG coupe Lpt 1998 Stage 4- 900NG Talladega 1998 stage 4 - C900 EP cabriolet 1991
EX: 900NG Aero 1996 NORDIC Stage 3 - 9..93SE 2.0T (Taliaferro stg1) - 9.5 2.0t '98 - 9.3 NG 2.2Tid '03 - 9000CSE2.0T'93 the best

Avatar utente
giuseppe122
Socio
Messaggi: 6231
Iscritto il: sabato 21 febbraio 2009, 11:26
Località: Roma - Sicilia

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#6 Messaggio da leggere da giuseppe122 » sabato 25 febbraio 2017, 20:36

Bravo!
Immagine
900 TurboS Aero M.Y. 1992 Cirrus white a metà tra 200 e 300 CV
ex 900 T16 Aero M.Y. 1986 Odoardo grey 175CV

HENRY
Socio
Messaggi: 434
Iscritto il: venerdì 16 gennaio 2015, 11:36
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#7 Messaggio da leggere da HENRY » lunedì 27 febbraio 2017, 10:48

:)
Ex Saab 900 S 1996
Saab 9-3 SE TS 1999
BMW 320i Cabrio 1995
Nissan Terrano 3.0 DI 2003

Avatar utente
legio
Utente
Messaggi: 2768
Iscritto il: mercoledì 25 maggio 2011, 0:42
Località: Around the world!

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#8 Messaggio da leggere da legio » lunedì 27 febbraio 2017, 15:44

Ottima guida Henry!!!

Ora anche il mio ACC sarà sottoposto alle cure delle medesime mani ritratte in foto. Incrocio le dita... :)
99 Turbo M.Y. 1978 (145 Hp)
C900 Turbo Aero GT M.Y. 1993 (185 Hp)
9-3OG Aero M.Y. 2001 (205 Hp)

Ex: 9-3NG TTid cabrio M.Y. 2008, 9000 CSE M.Y. 1994, 900NG SE M.Y. 1994 (185 Hp)

Avatar utente
tulliosaab
Utente
Messaggi: 8
Iscritto il: martedì 3 gennaio 2017, 16:22

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#9 Messaggio da leggere da tulliosaab » mercoledì 1 marzo 2017, 11:06

:) Fatto l'ordine anch'io,la prossima settimana arriva..,poi per la saldatura mi affiderò a qualche negozio di riparazione computer e periferiche,che ho già in mente..;utilissimo tutorial,giunto proprio quando dovevo risolvere il problema..bravissimo

HENRY
Socio
Messaggi: 434
Iscritto il: venerdì 16 gennaio 2015, 11:36
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#10 Messaggio da leggere da HENRY » mercoledì 1 marzo 2017, 11:18

E vai!!! Anche quello di Legio ha superato il collaudo! :)
Allegati
ACC Legio 1.jpg
ACC Legio 1.jpg (8.56 KiB) Visto 4553 volte
ACC Legio 2.jpg
ACC Legio 2.jpg (7.42 KiB) Visto 4553 volte
Ex Saab 900 S 1996
Saab 9-3 SE TS 1999
BMW 320i Cabrio 1995
Nissan Terrano 3.0 DI 2003

HENRY
Socio
Messaggi: 434
Iscritto il: venerdì 16 gennaio 2015, 11:36
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#11 Messaggio da leggere da HENRY » mercoledì 1 marzo 2017, 11:25

Tullio, entrambi quelli sistemati hanno avuto bisogno di una seconda passata di rinforzo delle saldature e di pulizia degli "sfridi" di stagno. Spero che il tuo funzioni bene al primo colpo, ma se dovesse mancare anche un solo pixel, non esitarle a riaprirlo e a "ripassare" e rifinire le saldature. :)
Ex Saab 900 S 1996
Saab 9-3 SE TS 1999
BMW 320i Cabrio 1995
Nissan Terrano 3.0 DI 2003

TurboSwed
Utente
Messaggi: 88
Iscritto il: venerdì 9 settembre 2016, 17:56
Località: Brianza

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#12 Messaggio da leggere da TurboSwed » giovedì 9 marzo 2017, 19:58

Complimenti Henry ottimo lavoro e bel tutorial. Bravo così si fa.

HENRY
Socio
Messaggi: 434
Iscritto il: venerdì 16 gennaio 2015, 11:36
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#13 Messaggio da leggere da HENRY » giovedì 9 marzo 2017, 21:07

Grazie... :)
Ex Saab 900 S 1996
Saab 9-3 SE TS 1999
BMW 320i Cabrio 1995
Nissan Terrano 3.0 DI 2003

HENRY
Socio
Messaggi: 434
Iscritto il: venerdì 16 gennaio 2015, 11:36
Località: Roma

Re: 900NG/9-3OG RIPARAZIONE SCHERMO LCD COMANDI CLIMA (MODULO ACC)

#14 Messaggio da leggere da HENRY » lunedì 17 luglio 2017, 10:05

A distanza di qualche mese dalla sostituzione dello schermo a led, sono apparse improvvisamente delle bolle sullo schermo. Mi sono reso subito conto che si trattava della tipica pellicola protettiva che con le temperature estive si stava scollando e della cui esistenza non mi ero accorto in fase di montaggio. E' venuta via facilmente senza bisogno di smontare il modulo.
Consiglio agli amici Saabisti che volessero cimentarsi nella sostituzione dello schermo, di tirarla via prima del montaggio.

Per il resto, a distanza di qualche mese dal montaggio, lo schermo funziona alla perfezione. :)
